变压器噪音治理工程案例详细作业过程

一、项目概况与治理目标

某110kV变电站配置2台50MVA油浸式变压器，运行时产生65-78dB(A)噪声，其中100-200Hz低频电磁噪声通过基础结构传至周边居民区（敏感点噪声52-58dB(A)），超出《声环境质量标准》（GB 3096-2008）1类区限值。本案例采用"振动源头控制+声波传播阻断+敏感点防护"三级治理体系，实现居民区昼间≤55dB(A)、夜间≤45dB(A)，总降噪量≥15dB，确保变压器温升≤65K（顶层油温）。

二、阶段一：噪声源诊断与参数采集（3个工作日）

核心任务：精准识别变压器噪声构成及传播路径，形成《噪声污染源分析报告》，为方案设计提供量化依据。

序号	作业内容	实施细节	关键数据	验收标准
1	噪声频谱检测	使用Class 1声级计在变压器1m处、基础表面、围墙外1m及5个敏感点，测量A计权声压级及1/3倍频程频谱	铁芯振动噪声峰值76dB(A)（100Hz），冷却风扇噪声68dB(A)（500Hz）	频谱数据完整率100%，测量偏差≤±1dB
2	振动传递路径分析	在油箱壁、器身、基础预埋件、地面及墙体布设振动传感器，测试10-500Hz振动加速度级	油箱振动82dB（150Hz），基础振动传递率0.65	主要传递路径识别准确率≥95%
3	设备参数核查	记录变压器型号、运行负荷、冷却方式、基础类型及周边地形地貌	基础为钢筋混凝土平台（3m×4m×0.8m），距最近居民楼18m	参数记录完整度100%

三、阶段二：定制化治理方案设计（5个工作日）

核心任务：结合电力安全规范设计模块化治理方案，平衡降噪效果与设备运行安全，通过技术评审确认可行性。

序号	治理模块	技术方案	材料参数	预期效果
1	基础减振处理	变压器停运后加装低频减振器（8组），基础与地面间设置20mm厚减振垫	减振器固有频率2-4Hz，承载力150kN/个，阻尼比0.08	振动传递率≤0.2，基础振动降低20dB
2	隔声屏障设置	在变压器与居民区之间建设L型隔声屏障（高度3.5m），顶部设置吸声帽檐	屏障面板隔声量35dB，吸声材料NRC0.9，抗风压0.6kPa	屏障插入损失≥25dB，不影响设备检修空间

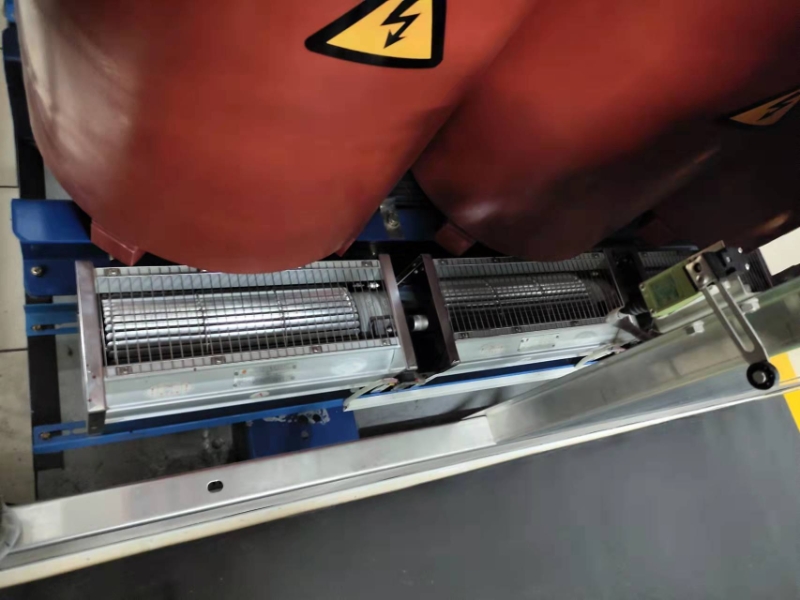

3	冷却系统降噪	风扇电机加装减振支架，出风口安装阻抗复合消声器，叶片进行降噪优化	消声器消声量18dB，减振支架固有频率10Hz，风量损失≤5%	风扇噪声降低至55dB(A)，散热效率保持≥95%

四、阶段三：施工实施与过程管控（8个工作日）

核心任务：配合停电计划分阶段施工（单次停电≤8小时），关键工序全程旁站监理，确保符合电力安全规程。

序号	施工步骤	工艺要求	质量控制点	验收记录
1	基础减振改造（2天）	变压器起吊平稳（倾斜角≤5°），减振器安装水平度≤1mm/m，受力均匀偏差≤5%	绝缘电阻≥1000MΩ，接地电阻≤4Ω	《减振系统安装验收单》签字确认
2	隔声屏障施工（4天）	钢结构立柱垂直度≤1mm/m，面板拼接缝隙≤2mm，接地符合防雷规范	屏障整体抗倾覆系数≥1.5，与带电体安全距离≥2.5m	《隔声屏障工程检测报告》合格
3	系统调试（2天）	分空载/满载工况测试，检测噪声值、振动参数及设备运行温度	噪声达标且稳定，变压器温升≤60K	《系统综合调试合格证书》出具

五、阶段四：效果验收与运维交付（3个工作日）

核心任务：通过第三方检测验证治理效果，制定电力安全运维方案，确保长期稳定达标。

序号	验收项目	检测方法	实际结果	运维要求
1	噪声达标检测	第三方按GB 3096-2008在敏感点布设6个检测点，分昼/夜时段监测	居民区昼间53dB(A)、夜间42dB(A)，100Hz频段降噪18dB	每季度检测1次，建立《噪声监测台账》
2	设备安全验证	连续72小时满负荷运行，监测温升、绝缘及振动参数	顶层油温58K，绝缘电阻1500MΩ，无异常振动	每月检查减振器状态，每年进行接地电阻测试
3	技术资料交付	整理设计图纸、检测报告、施工记录及电力安全运维手册	提交完整档案2套（含电子版），完成运维人员培训	提供5年质保，每半年带电巡检1次
